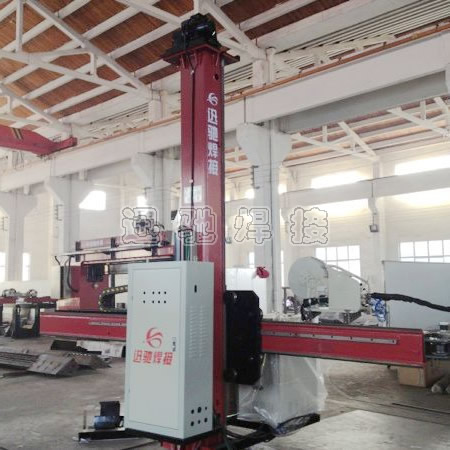

焊接操作机是实现锅炉、压力容器、管道和金属结构件自动焊接的主要工艺设备，辅以滚轮架、变位机等，可用于各种压力容器筒体焊接、大直径管道内外纵环缝焊接、环形及椭圆形封头拼缝焊接、筒体及封头内壁堆焊、封头开孔加强区堆焊等。焊接操作机与相关焊接电源和控制系统配合，辅以滚轮架、变位机等，可组成较复杂的TIG、MIG/MAG、PLASMA、埋弧焊系统。

性能特点

★　焊接操作机支承底盘下方配有滚轮，可灵活移动，并可选配电动台车。

　　★　焊接操作机回转部件安装在底盘上方，，可手动或电动旋转360。在到达所需的角度后，可手动锁紧。

　　★　横臂伸缩和升降、平车的行走以及立柱电动回转均采用交流变频调速驱动，速度无级可调，调速范围宽，数字显示，参数可预置。

　　★　焊接操作机立柱安装在回转部件上，正面上设有矩形导轨，在两导轨中间安装有链传动部件、正面安装溜板，顶面装有升降驱动机构，有电机驱动经齿轮箱减速后带动链条运动实现升降过程。

　　★　焊接操作机溜板内侧的四组滚子与立柱导轨相配合，在溜板侧面装有电机及减速机。减速机输出齿轮与横梁上的齿条啮合实现横梁移动。

　　★　焊接操作机电十字滑架安装在横梁端部，用于实现弧长横摆功能，焊枪安装在十字滑架上。

　　★　可选配手动或电动横梁内伸缩系统以增加伸缩有效行程。于横臂前端随前端随横臂一起移动，超小机头及电视监控系统，焊剂自动送进回收系统。可以实现400mm,以上筒体的内纵、环缝焊接。

主要用途

　　★　焊接操作机是实现锅炉、压力容器、管道和金属结构件自动焊接的主要工艺设备，辅以滚轮架、变位机等，可用于各种压力容器筒体焊接、大直径管道内外纵环缝焊接、环形及椭圆形封头拼缝焊接、筒体及封头内壁堆焊、封头开孔加强区堆焊等。

　　★　焊接操作机与相关焊接电源和控制系统配合，辅以滚轮架、变位机等，可组成较复杂的TIG、MIG/MAG、PLASMA、埋弧焊系统。

技术参数
